底盘模块机器人
  • 产品介绍
  • 产品参数
  • 产品特点

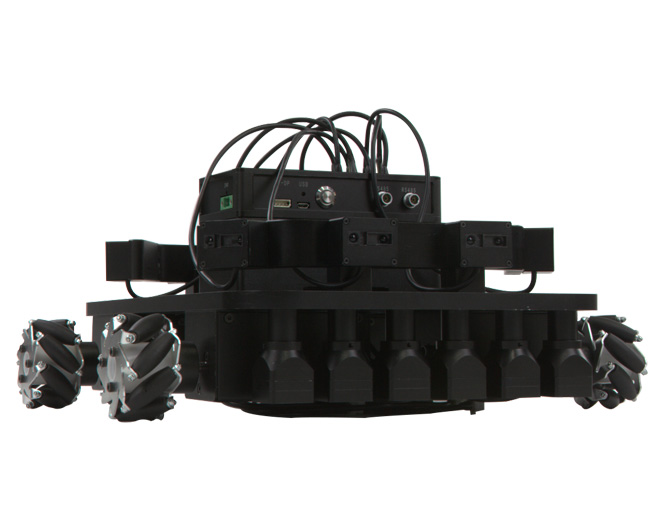

【产品名称】 底盘模块机器人
【产品型号】 底盘模块机器人

底盘模块机器人是一款侧重机器人底层硬件教学的模块化套件采用免螺丝的独特装配方式,缩短装配手工时间,学习的重点集中于结构设计、程序编写和功能实现上。在有限的实验课时里快速体验和学习各种机器人构型的优缺点和控制特性,为将来深入学习机器人学打好坚实基础。

机械结构

底盘模块机器人套件采用“模块化”的设计理念,传感器和执行器可以通过结构件产生多种组合。其中底盘结构可以组建常见的四轮和三轮结构,且电机末端可更换多种不同类型的轮系结构,极其适合进行各种类型的机器人运动学模型实验。

底盘模块机器人套件的结构件均高强度铝合金,具有结构形变小,抗压性强的优点,无论组装构型的复杂度多少,都具有较好的稳定性。传感器和执行器模块也都安装铝合金外壳,最大限度的保护内部电路免受静电和灰尘的污染

传感器模块

底盘模块机器人套件包含了常用红外测距、灰度检测等常用传感器,针对每种传感器设计有专门的独立实验,在实践中让学生更直观的理解这些传感器特性及应用场合。



执行器模块



使用不同的轮子、执行器、从动轮支架,可组合成实现两轮差动、四轮差动、三轮全向,四轮全向平台。





借助特殊设计的“MNT”接口,使用中随时更换执行器末端轮毂,快速的在多种类型的底盘之间任意切换,避免繁琐的螺丝拆装打乱工作的节奏。

整机参数

名称

数量

参数

开发环境



IAR

主控器

1

STM32

伺服电机模块

4

20W伺服电机、内置驱动

轮子

11

3个全向轮,4个麦克纳姆轮,4个橡胶轮

红外测距传感器

8

测距范围10-80cm,精度1cm

灰度传感器

6

12位精度

电池

1

24V3.5AH锂离子动力电池




教学资源

底盘模块机器人配备实验指导书,设计了17个课程实验,所有实验均进行了详细实验步骤图文描述,方便用户老师进行课程编排。

实验一、HelloWorld

实验十、电机控制

实验二、GPIO端口

实验十一、四轮差动运动学

实验三、按键控制

实验十二、三轮全向运动学

实验四、ADC端口

实验十三、麦克纳姆轮运动学

实验五、时钟定时器

实验十四、红外测距避障

实验六、UART串口通讯

实验十五、灰度循迹导航

实验七、红外测距传感器

实验十六、蓝牙无线通讯

实验八、灰度传感器

实验十七、手机远程遥控

实验九、IMU姿态模块



产品套件附赠所有实验的参考课件PPT,助力老师快速开课。





底盘模块机器人套件的结构模块之间连接方式采用独创“MNT”磁力拼装接口设计,其主要特点

1.插接式配合,接口采用特殊引导工艺,靠近便可轻易滑入,手感极佳。

2.强磁吸合,拼接自动锁位,无需螺丝,瞬间固定。

3.拆卸时,只需定向稍加外力即可解锁

这种新型拼装接口专门为了工程实训课程的应用特点设计的,充分考虑到课程的课时及器材的使用体验与维护难度,主要意义为:

1.无需螺丝即可实现传感器模块、执行器模块与结构件的快速拆装,在有限课时内可以对构型进行多次改装迭代。

2.减少机械化的螺丝拆装时间,使学生专注于技术开发和排错能力的训练,保持思绪灵活,提高实训效果

3.拼装结构件易于复原收纳,大幅降低课后规整的工作量和设备维护难度,减少器材损耗,避免频繁的设备故障和丢件影响到实验课程安排。
