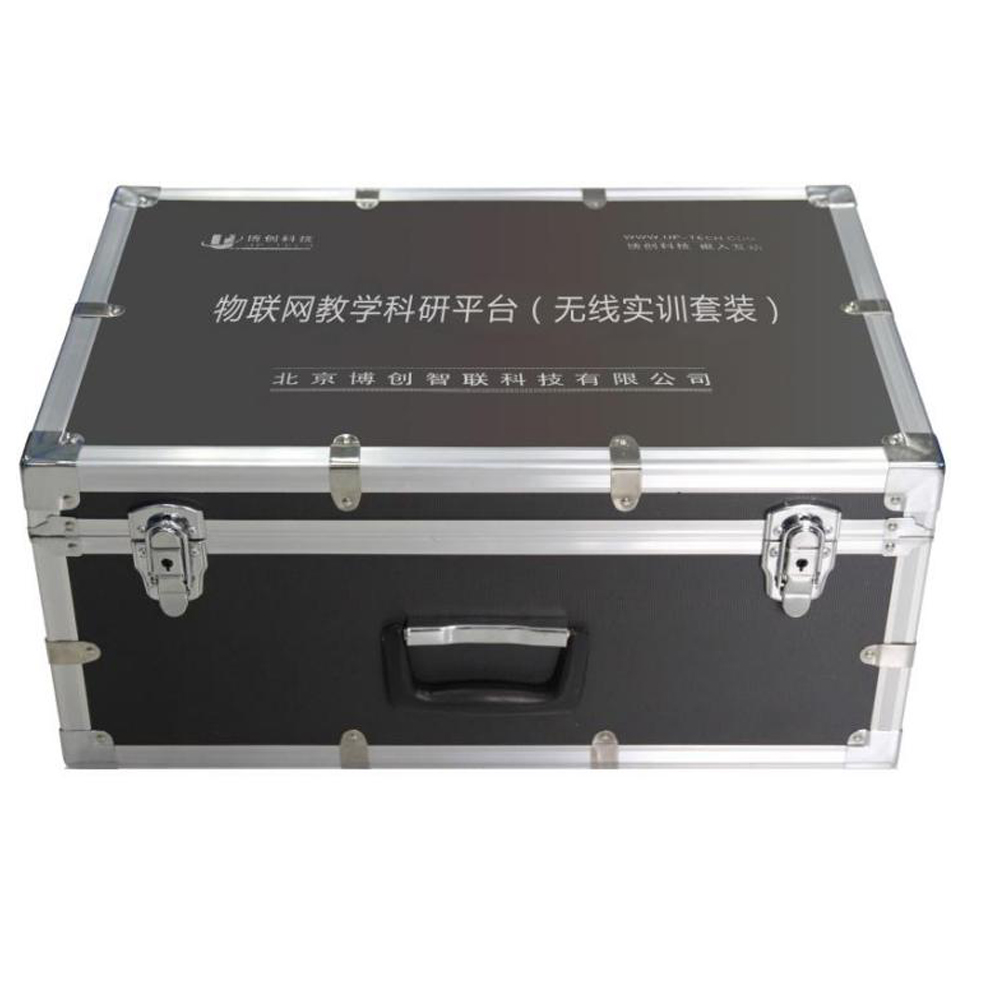

物联网教学科研平台(无线实训套装)
  • 产品介绍
  • 产品参数
  • 产品特点
【产品名称】 物联网教学科研平台(无线实训套装)
【产品型号】

【硬件参数】

技术参数

技术指标

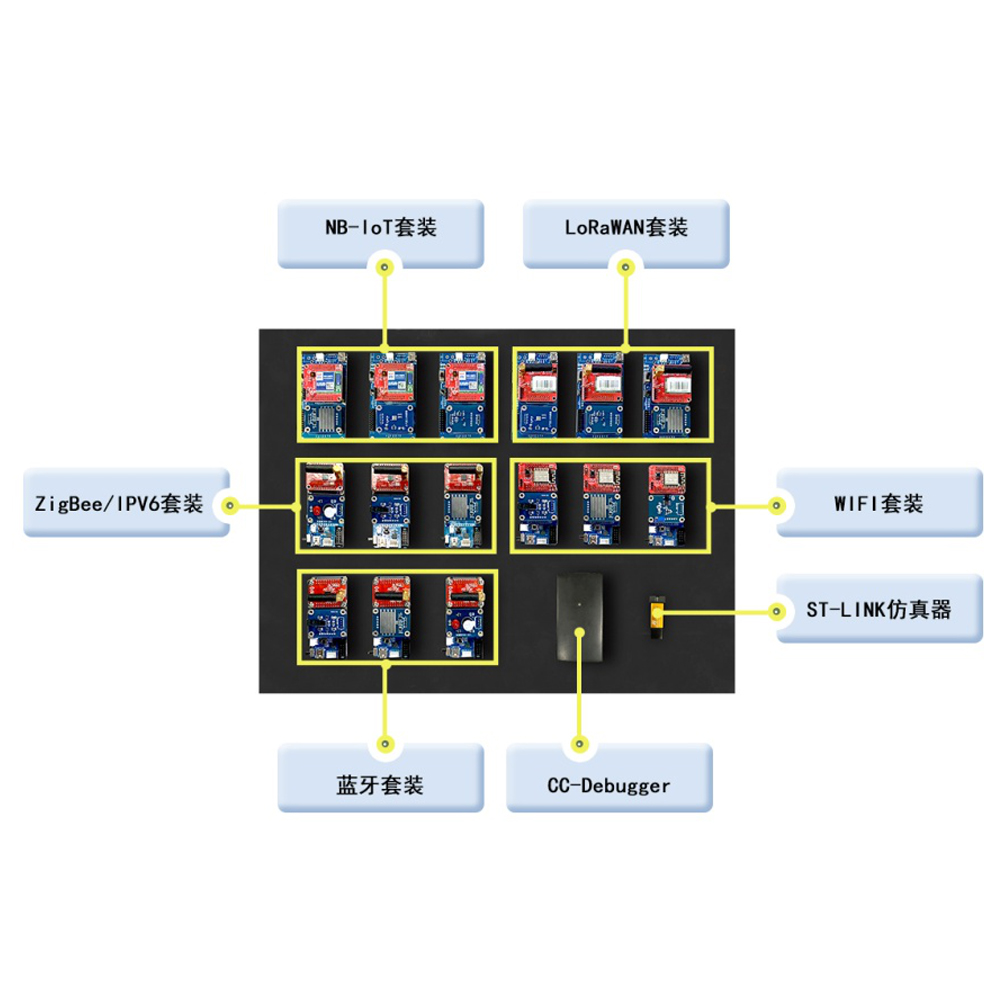

NB-IOT开发套装

包含NB-IOT模块(3个)及调试接口板(3个);MCU采用STM32F103C8T6工业级微控制器,ARM® Corte™-M3架构,最高主频72MHz;内存64KB Flash,20KB SRAM;内置中国电信卡,含8年电信资费;调试接口板可以进行下载仿真调试,板载2个与“创新创客智能硬件平台”传感器兼容防呆座;与Arduino R3兼容SPI、IIC、ADC接口;USB串口;TTL串口;DC电源座;电池盒接口;

LoRaWAN开发套装

包含LoRaWAN模块(3个)、调试接口板(3个)及LoRaWAN网关(1个);LoRaWAN模块采用底层MCU采用STM32F103C8T6工业级微控制器,ARM® Cortex™-M3,最高主频72MHz;传输距离:5km;调试接口板可以进行下载仿真调试,板载JTAG接口、USB串口、TTL串口(与“创新创客智能硬件平台”传感器兼容防呆座)、电池供电口、SPI、IIC、ADC等接口;LoRaWAN网关基于SX1301芯片,8 通道,最大支持10,000 个LoRa终端;空旷环境可覆盖半径5km的区域;完全兼容LoRaWAN,与其他LoRaWAN设备互联互通;

Zigbee/IPV6开发套装

包含Zigbee无线模块(3个)及调试接口板(3个);Zigbee无线模块MCU采用TI CC2530芯片,内置增强型8位51单片机和RF收发器,含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等; 支持外接直流电源、干电池、USB口等供电方式;符合IEEE802.15.4/ZigBee标准规范,频段范围2045M-2483.5M; 无线数据传输速率约为20~250 kb/s,通讯距离在300米左右; 具有片内256K的可编程Flash和8K的RAM;工作电压2.0V-3.6V,超低功耗,支持休眠及唤醒功能;支持干电池、USB口等供电方式;调试接口板板载JTAG接口、USB串口、TTL串口(与“创新创客智能硬件平台”传感器兼容防呆座)、电池供电口等外部接口;

WIFI开发套装

包含WIFI模块(3个)及调试接口板(3个);WIFI无线模块采用ESP8266,主频160MHz,串口通讯;调试接口板可以进行下载仿真调试,配备JTAG接口、USB串口、TTL串口(与“创新创客智能硬件平台”传感器兼容防呆座)、电池供电口等;

蓝牙开发套装

包含蓝牙4.0无线模块(3个)及调试接口板(3个);主芯片采用CC2540,高性能,低功耗8051内核,强大的外围设备接口功能;256KB闪存记忆,8KB RAM;调试接口板板载JTAG接口、USB串口、TTL串口(与“创新创客智能硬件平台”传感器兼容防呆座)、电池供电口等外部接口;

RFID开发套装

包含低频125K模块(1个)及标签卡(5张)、13.56M模块(1个)及标签卡(5张)、有源2.4G模块(1个)及有源电子标签(1个);板载串口,用于与PC通信;

传感器模块

雨雪传感器(5个)、大气压力传感器(1个)、光照传感器(2个)、红外对射传感器(3个)、火焰传感器(1个)、LED蜂鸣器模块(2个);

仿真器

CC Debugger(1个)、ST-LINK仿真器(1个)

件参数】

技术参数

技术指标

NB-IOT开发套装

数据传输:通过NB-IOT模块内置电信卡将传感器数据上传至电信基站并将数据传输至云平台,完成数据的传输,用户可以登录/注册云平台账号获取相关传感器信息;

NB-IOT服务器:基本功能:账户注册、登录、退出、修改密码、查看历史数据等基本功能;监控中心:支持设备列表显示和地图显示;数据管理:支持模板功能、数据推送、历史记录查询功能;设备管理:查看列表、添加、轨迹定位、分组、上下线监控;触发器:添加触发器、触发器列表、设备报警联系人/组、报警记录查询;中性管理:自定义系统名称、公司名称、logo设置、邮件设置、邮件模板编辑、微信推送;定时任务:任务监控、执行记录查询;组态管理:独立应用、模板应用;摄像头管理:可以关联到账户下的某个设备;用户中心:角色管理、子用户管理、用户信息、通讯密码设置、微信绑定;二次开发:支持web端开发、微信小程序开发、PC端开发、Java/Android开发;协议:支持Modbus、mqtt、DL/T645;使用期限:终生免费使用;

LoRaWAN开发套装

数据传输:LoRaWAN模块将传感器数据发送至LoRaWAN网关,网关通过以太网将数据发送至云平台,完成数据的传输,用户可登录/注册云平台账号获取相关传感器信息;

LoRaWAN网关:账户注册、登录、退出、修改密码、查看历史数据等基本功能;设备录入、删除;查看上行数据、下行数据;发送上行数据、下行数据;提供数据开发接口;标准MQTT,终生免费使用;

Zigbee/IPV6开发套装

数据传输:基于Zigbee2007协议规范,Zigbee节点将传感器数据发送至协调器,完成数据的传输,协调经由串口将数据打印至PC机;

操作系统:支持contiki OS操作系统,基于IPV6协议栈组网,提供实验例程;

WIFI开发套装

数据传输:基于TCP/IP协议WiFi从节点将数据发送至WiFi主节点,主节点基于MQTT协议传输给百度天工平台,完成数据传输,用户可登录/注册百度天工平台账号获取相关传感器信息;

蓝牙开发套装

数据传输:基于蓝牙4.0协议规范,蓝牙子节点将传感器数据发送至蓝牙汇聚节点,完成数据的传输,汇聚节点经由串口将数据打印至PC机;

RFID开发套装

数据传输:通过刷卡/读卡将RFID标签卡数据通过串口上传至PC机;

客户端软件:提供PC客户端软件,源码开放,读写器发送与标签返回的数据都可以提取出来供学生和老师进行观察、解析和验证,提供开放的实验手册、API 接口手册以及通信协议手册;

百度天工平台

与百度人工智能平台、物联网天工平台对接,提供基于百度平台物联网一体化实验体系;

实验体系

NB-IOT开发套装

LED入门实验、DebugUART调试串口实验、Delay系统延时实验、Timer定时器中断实验、UART功能串口实验、NB-IoT模块使用实验、CPU Flash片内Flash读写实验、CRC8_16测试实验、RT Clock实时时钟实验、雨雪传感器信息采集实验、大气压力传感器传感器信息采集实验、光照传感器信息采集实验、基于NB-IOT的雨雪传感器信息采集实验、基于NB-IOT的大气压力传感器信息采集实验、基于NB-IOT的光照传感器采集实验;

LoRaWAN开发套装

LED入门实验、DebugUART调试串口实验、Delay系统延时实验、Timer定时器中断实验、UART功能串口实验、CPU Flash片内Flash读写实验、RT Clock实时时钟实验、CRC8_16测试实验、雨雪传感器信息采集实验、大气压力传感器信息采集实验、光照传感器信息采集实验、基于LoRaWAN无线雨雪传感器信息采集实验;基于LoRaWAN无线大气压力传感器信息采集实验;基于LoRaWAN无线光照强度传感器采集实验;

Zigbee/IPV6开发套装

Zigbee部分:LED灯控制实验、Timer1控制实验、Timer2控制实验、Timer3控制实验、Timer4控制实验、片上温度AD实验、模拟电压AD转换实验、电源电压AD转换实验、串口收发数据实验、串口控制LED实验、时钟显示实验、看门狗实验、系统休眠与低功耗实验、红外对射传感器实验、雨雪传感器实验、蜂鸣器/LED控制实验、点对点无线通讯实验、点对多点无线通讯实验、Z-Stack2007协议栈入门实验、基于Z-Stack无线组网实验、基于Z-Stack的串口控制LED蜂鸣器实验、基于Z-Stack的雨雪传感器状态检测实验、基于Z-Stack的红外对射传感器状态检测实验;

IPV6部分:hello-world实验、blink-hello实验、timer定时器实验、UART收发实验、片内传感器采集实验、红外对射传感器实验、LED蜂鸣器控制实验、基于IPV6的网络测试实验、基于IPV6的单播和多播通信实验、基于IPV6的红外对射传感器实验、基于IPV6的LED灯无线控制实验;

WIFI开发套装

创建任务实验、控制LED灯实验、中断实验、串口实验、SPIFFS读写实验、雨雪传感器实验、红外对射传感器实验、火焰传感器实验、ESP8266 SoftAP实验、ESP8266 Station实验、基于UDP的SOCKET实验、基于TCP的SOCKET通信实验、基于TCP的传感器数据采集综合实验;

蓝牙开发套装

LED灯控制实验、Timer1控制实验、Timer2控制实验、Timer3控制实验、Timer4控制实验、片上温度AD实验、模拟电压AD转换实验、电源电压AD转换实验、串口收发数据实验、串口控制LED实验、时钟显示实验、看门狗实验、系统休眠与低功耗实验、雨雪传感器实验、红外对射传感器实验、LED蜂鸣器模块控制实验、BLE4.0协议栈入门实验、基于BLE4.0协议的串口控制LED蜂鸣器实验、基于BLE4.0协议的雨雪传感器处理实验、基于BLE4.0协议的使能从机notify实验、基于BLE4.0协议的点对点通信实验、基于BLE4.0协议的综合实验;

RFID开发套装

低频125K模块读卡实验;高频14443模块读卡实验;高频15693模块读卡实验;有源2.4G实验;
