【产品名称】 LoRa教学科研平台
【产品型号】




【硬件参数】

技术参数



iMX6核心板

CPUi.MX 6DualLite工业级处理器 ARM®CortexA9双核,主频最高可达1.2GHz

内存:高达 1GB DDR3

eMMC:高达 8GB 的存储空间;

接口:音频输入输出接口,USB OTG接口;

BOOT8位拨码开关,可以随时切换烧录方式和启动方式;

PMUi.MX 6专用电源管理芯片MMPF0100F0EP,为处理器及系统其它设备提供电源;

突出功能 :图形硬件加速,支持2D3D图形加速,支持JPEG硬件编解码;

LoRa套件

套件个数:6套;

CPUSTM32F103C8T6工业级微控制器,ARM® Cortex-M3,最高主频 72MHz

内存:64KB Flash20KB SRAM

LoRa模块:工业级LoRa P2P模块;

接口12个传感器兼容防呆座;

接口2:与Arduino R3兼容SPIIICADC接口等;

接口3USB转串口mini座,DC电源座,电池盒接口座;

6套套件分别配备LED蜂鸣器、干簧门磁-霍尔开关模块红外对射传感器广谱气体传感器温湿度传感器、火焰传感器

底板

电源:DC 5V稳压供电电路;

USB2USB 2.0 Host座;

网口:1iMX6DL原生 1000/100/10M自适应千兆以太网接口;

串口:2USB转串口mini座接口;

TF卡:1TF卡座;

4G模块:1个商用4G模块;

显示屏:17英寸电容触摸液晶显示器;




【软件参数】


技术参数

   标

实验环境

IDE:MDK520;

Debugger:J-link V8;

Debug UART Driver:CP2102;

基础实验

01_LED,LED点灯入门实验;

02_Key,按键检测入门实验;

03_ExtInt,外部IO中断实验;

04_DebugUART,调试串口实验;

05_Delay,系统延时功能实验;

06_Timer,定时器功能实验;

驱动实验

01_LEDBuzzer,LEDBuzzer模块驱动实验;

02_SHT11,温湿度传感器驱动实验;

03_MQ2,烟雾传感器驱动实验;

04_BMP180,大气压力传感器驱动实验;

05_Qingjiao,单轴倾角传感器驱动实验;

06_Acc,三轴加速度计传感器驱动实验;

注:根据出厂批次所配传感器搭配对应驱动实验!

LoRa实验

01_L101L,LoRa模块AT指令集交互实验;

02_WMODELoRa模块工作模式设置实验;

03_PMODELoRa模块功耗模式设置实验;

04_SPDLoRa模块速率等级设置实验;

05_ADDRLoRa模块地址设置实验;

06_CHLoRa模块信道设置实验;

07_PWRLoRa模块发射功率设置实验;

08_SQTLoRa模块信号强度查询实验;

应用实验

01_Command,串口控制指令交互实验;

02_CPUFlash,CPUFlash 读写存储数据实验;

03_Communication,应用协议解析实验;

RTOS实验

01_FreeRTOS,FreeRTOS移植与使用实验;







        本平台是我公司专门为计算机、嵌入式、物联网等专业学生学习LPWAN(Low-Power Wide-Area Network)设计的专用平台。LoRa技术是非常适合物联网的一种扩频无线调制技术,美国Semtech对该技术进行了强有力的营销,包括设立LoRa联盟,以促进其他公司包括部分移动运营商参与到LoRa生态系统中。

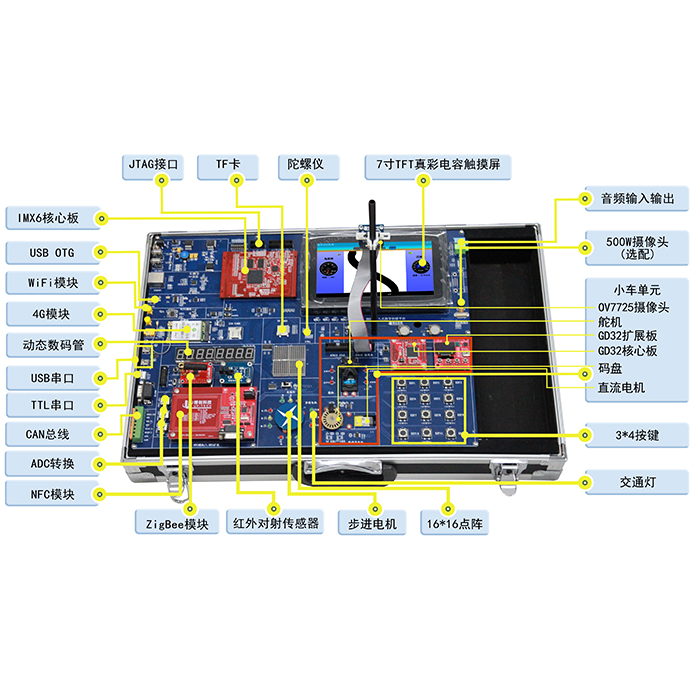

平台核心CPU采用为目前市场上最主流的IMX6 双核处理器,具有图像硬件加速器与原生千兆以太网;平台配备高速4G通信模块与7英寸电容触摸屏;LoRa套件采用工业级模块,LoRa套件整体可以拆下来配合电池供电使用。

软件方面,配备有完整的自入门到实际应用的全部事例源码工程,代码工程的文件组织与程序架构符合SCM & MCU Software Architecture and File Organization V1.0”标准。
