物联网智能农业系统主要由农业大棚结构体、智能网关、传感器节点、执行器节点四部分构成。
(1)实时监测与控制
系统主界面可以实时采集各个传感器数据并实时显示;环境参数设置界面可以通过设置参数,启动自动调节功能,例如当风速过大或雨雪时自动关窗,土壤干旱自动灌溉等功能;

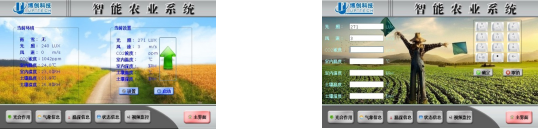

系统主界面 环境参数设置界面
通过控制灯光对植物生长进行补光;棚内的二氧化碳浓度也可通过控制换气扇来调节;
(3)气象监测与控制
实时获取室外的环境状态,对风、雨、雪进行实时监测,同时可控制大棚门窗开关操作;
(4)室内温湿度及土壤温湿度控制
该部分主要包括温控系统和灌溉系统两部分,工作人员可根据观察实时温湿度及土壤温湿度情况对棚内环境进行手动控制;
(5)传感器信息联网查询
该功能可使用户通过视图和表格来观察大棚内各个传感器节点的工作状态,有利于用户进行故障检测;
(6)视频监控功能
用户可以在室外实时观察到大棚内的传感器节点、环境、农作物生长的情况;

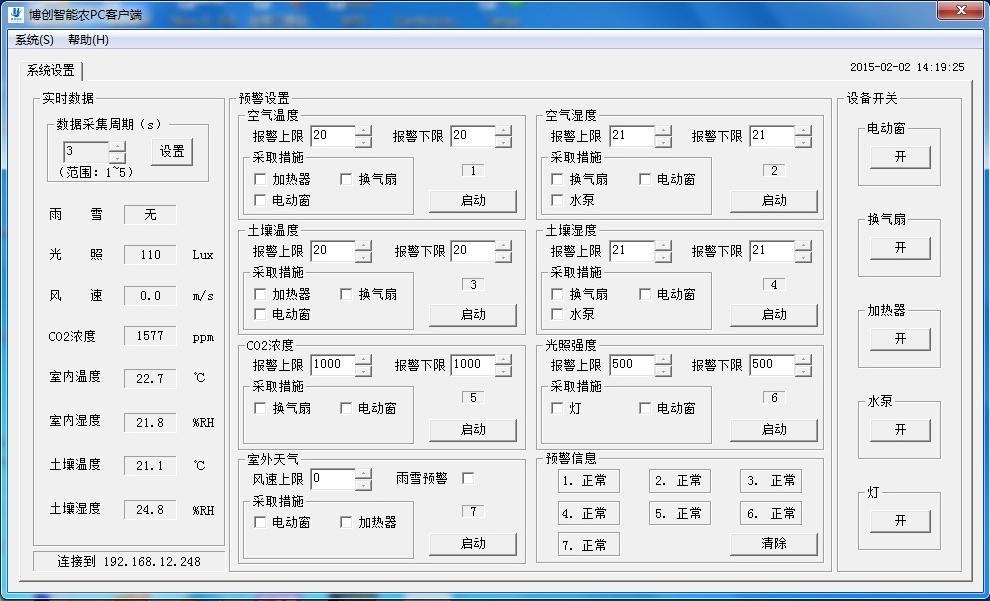

(7)PC客户端远程访问与控制功能
通过PC上位机软件实时采集温室内的空气温湿度、二氧化碳浓度、土壤温湿度、光照强度、雨雪天气、风速等气象环境数据,并通过电动水泵、加热器、植物生长灯、换气风扇、电动窗等执行器节点对农业大棚的气象环境数据进行控制调节;也可通过PC上位机软件设置农业大棚里的各项环境参数,实现农业大棚无人自动环境调控功能;
1.采用全封闭模式,形成独立的农业循环系统。自动调节温度、湿度、风速、CO2浓度等各项环节指数;
2.采用ARM控制端和PC机控制端软件对农业系统进行调控,用户可以根据自身需要设置基本环境参数;
3.系统采用远程监控模式,随时可以通过上位机软件对农业大棚进行远程监控与控制,对指数超标的环境参数可以进行报警消息处理,使用户可以更方便的了解与控制农业大棚中的环境状况;
4.集成植物光合作用控制、气象监测与控制、室内温湿度及土壤温湿度控制、传感器信息联网查询、视频监控等多个界面功能,综合了目前大多数农业系统典型案例;
