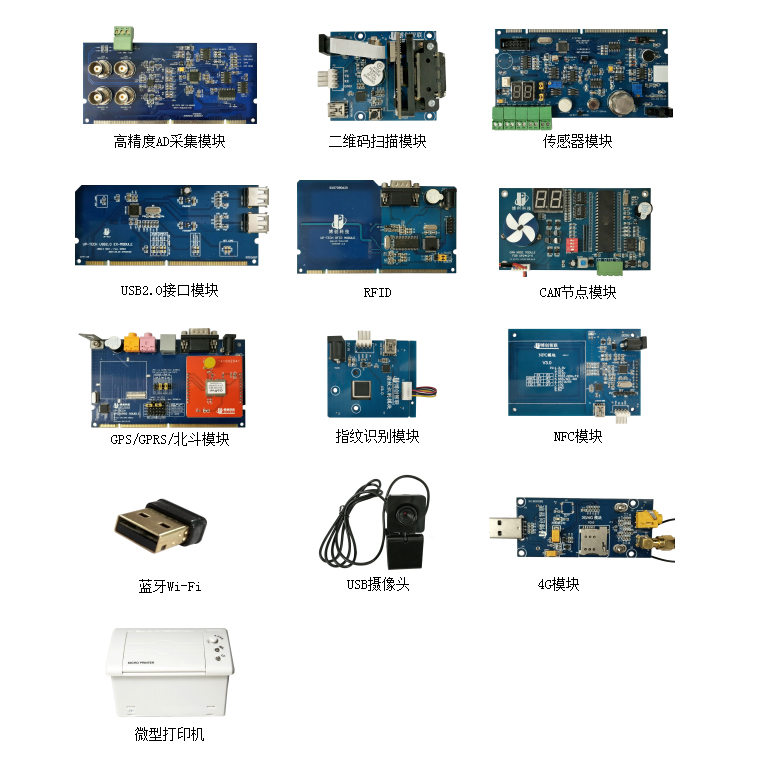

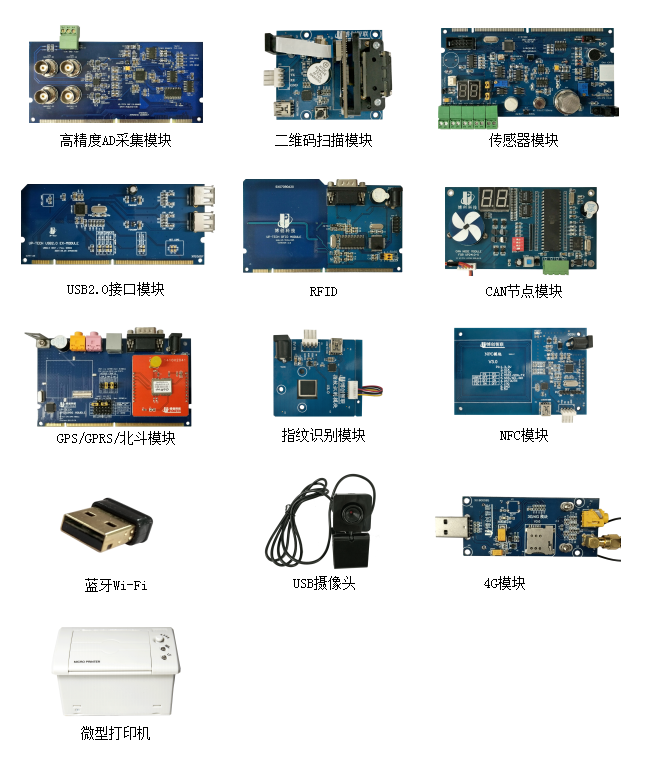

【产品名称】 扩展模块与配件
【产品型号】 扩展模块与配件

GPRS模块(型号:UP-GPRS)



















1、SIM900A采用工业标准接口,工作频率为GSM/GPRS 850/900/1800/1900MHz
2、GPRS multi-slot class 10/8
3、GPRS mobile station class B
4、满足GSM 2/2+ 标准Class 4 (2 W @900 MHz),Class 1 (1 W @ 1800MHz)
5、尺寸: 24*24*3mm
6、重量: 3.4g
7、通过AT命令控制 (GSM 07.07 ,07.05 and
8、SIMCOM 增强AT命令集
9、SIM应用工具包
10、供应电压范围: 3.1~4.8V
11、低功耗:1.5mA(睡眠模式)
12、操作温度范围: -40°C to +85 °C
13、数据传输:GPRS class 10:最大85.6 kbps (下行速率);支持PBCCH;Coding schemes CS 1, 2, 3, 4;CSD达14.4 kbps;USSD;非透传;PPP-stack
14、短信:点对点MO and MT;短信广播;文本和PDU模式
15、软件特性:0710 MUX 协议;嵌入型TCP/UDP协议;Embedded AT
16、语音:Tricodec:半速率(HR)、全速率(FR)、增强型全速率(EFR);支持回声抑制算法;AMR:半速率(HR)、全速率(FR)
接口:支持SIM卡3V / 1.8V接口;模拟音频接口;支持RTC、SPI接口;串行接口;天线焊盘



GPS模块(型号:UP-GPS)



















接收器类型:50个接收通道
GPS L1频率,C/A码
SBAS:WAAS,EGNOS,MSAS,GAGAN
启动时间:冷启动29 sec
热启动<1 sec
辅助启动<1 sec
首次定位时间:<1 sec
最大更新速率:<4Hz
灵敏度:冷启动-144dBm
跟踪灵敏度-160dBm
捕获灵敏度-160dBm
定位精度:Auto < 2.5m
SBAS < 2m
定时精度:RMS30ns
99%<60ns
极限速度:500m/s
运行温度:-40℃~85℃
芯片尺寸:16×12.2×2.4 mm
模块尺寸:4.5cm×4.5cm
工作电压:2.7V~3.6V
功耗:全速模式135mW @ 3.0V
ECO模式129mW @ 3.0V
备用电池:1.4V~3.6V,25uA
接口协议:串口UART1;USB V2.0全速12Mbit/s
协议:NMEA,UBX二进制



北斗模块(型号:UP-BNS)





















1、接收机: Gps/Glonass/Galileo/Beidou 50通道
2、跟踪灵敏度:-165dBm
3、捕获灵敏度:-163dBm(热启动);-148dBm(冷启动)
4、定位时间:38S(冷启动);35S(温启动);1S(热启动);<1S(失锁重捕)
5、更新速率:NMEA@1Hz
6、位置精度:<5米
7、最大高度:18000m
8、最大速度:515m/s
9、速度精度:0.1m/s
10、PPS秒脉冲:1秒+-10ns,上升沿同步于UTC。
11、动态范围:加速度4G
12、串口:1个串口
13、协议:NMEA0183,9600bps
14、NMEA信息:GPGSA、GPRMC、GNGSA、GNRMC、GLGSV
15、主电源:2.8--4.3V
16、耗电:最大20mA
17、操作温度:-40--85
18、存储温度:-55--105
19、操作湿度:5%--95%RH不冷凝



FPGA下载/仿真/调试器(型号:UP-USB Blaster)







规格参数:支持的Altera FPGA、CPLD;
支持JTAG、AS、PS模式;
在Nios II IDE中,支持Quartus II编程和FLASH编程;
可兼容开发板(开发平台)IO电压有1.5V、1.8V、2.5V、3.3V、5V USB接口;



智能语音识别模块(型号:UP-Speech Ctr)





规格参数:CPU:S3C2410A;
SDRAM:HY57V561620  32M; NAND Flash:K9F1208U 64M;
音频编解码芯片:WM8731L-SSO;
外围接口:串口调试接口,USB下载通讯接口,I/O中断接口(按键等输入),音频输入/输出,电源开关接口,5V电源;
体积:电路板体积小巧,60mm*60mm*20mm;



传感器模块(型号:UP-Sensors)

















规格参数:气体传感器MQ-2(广谱气体传感器)、热释红外传感器RE200B、数字温度传感器DS18B20、电容式湿度传感器HS1101、声响传感器、霍尔线性传感器AH3503、霍尔开关AH3020;
1路外部电容输入、1路差分电压输入、1路单端电压输入、1路电流输入;
适用平台:UP-CUP 6410-II;UP-CUP S2410/S2440;UP-FPGA2C35-II;UP-IOT-A8/6410-II;UP-IOT-6410-I;





高精度AD采集模块(型号:UP-AD HP)



















规格参数:ADC芯片:AD7655;
16bit分辨率 采样率最高1Msps;
模拟电压输入范围:0~5V 并行总线接口;
板载2.5V基准电压源、输入缓冲运放;
模拟电压输入接口采用BNC接头,板子可选阻抗匹配电阻 包括2路单5V轨到轨运放,和2路高性能高速低噪声运放;
适用平台:UP-CUP S2410/S2440;



指纹识别模块(型号:UP-FingerPrint)















规格参数:采集头分辨率 508DPI;
指纹容量 250枚 可扩充;
耐用次数 1000000次;
适用平台:UP-Magic 6410/2410;UP-CUP 6410-II;UP-CUP S2410/S2440;UP-FPGA2C35-II;UP-IOT-A8/6410-II;UP-IOT-6410-I;



RFID模块(型号:UP-RFID)









通讯接口:RS232接口 TTL电平;
操作距离:< 100 mm;
适用平台:UP-Magic 6410/2410;UP-CUP 6410-II;UP-CUP S2410/S2440;UP-FPGA2C35-II;UP-IOT-A8/6410-II;UP-IOT-6410-I;





CAN结点模块(型号:UP-Can)



















规格参数:MicroChip公司MCP2510 CAN总线控制器;
支持标准格式和扩展格式的CAN数据帧结构;
支持回环(Loop Back)模式;
3V~5.5V供电;
适用平台:UP-Magic 6410/2410;UP-CUP 6410-II;UP-CUP S2410/S2440;UP-IOT-A8/6410-II; UP-IOT-6410-I;





3G模块 ( 型号:UP-3G )



























1、网络:WCDMA/HSPA
2、套片 MSM6290
3、频段 WCDMA850/1900/2100MHz
4、GSM850/900/1800/1900MHz
5、功耗 待机电流约4mA
6、接口 60PIN B2B
7、USB USB 2.0
8、功能 带PCM语音/支持串口操作
9、音频 1路模拟语音
10、命令 标准AT命令
11、认证 CE/RoHS/型号核准证
12、亮点 支持双天线分集接收,支持HSUPA功能/支持内置协议栈
13、下载速度:上行2Mbps, 下行 7.2Mbps
14、模块尺寸:45*25*4.5mm
15、工作温度:-20℃--+70℃
16、电源电压范围:3.4—4.4V









Zigbee结点模块-2530(型号:UP-Zigbee 2530)







规格参数:频段:2405MHz~2480MHz;
传输距离:大于300米;
支持协议栈标准:Zigbee2007/PRO;
通讯协议标准:IEEE  802.15.4;
适用平台:UP-Magic 6410/2410;UP-CUP 6410-II;UP-CUP S2410/S2440;UP-IOT-A8/6410-II; UP-IOT-6410-I;





蓝牙模块(型号:UP-Bluetooth module)









规格参数:工作频段2.402~2.480GHz;
符合蓝牙2.0标准;
可实现无线个人区域网络联机,可同时支持多个蓝牙设备;
适用平台:UP-Magic 6410/2410;UP-CUP 6410-II;UP-CUP S2410/S2440;UP-IOT-A8/6410-II; UP-IOT-6410-I;UP-MOBNET-210;





条码扫描仪(型号:UP-Barcode Scanner)







规格参数:扫描距离 0~50 mm;
扫描宽度 80 mm;
扫描速度 50 scans/sec;
适用平台:UP-Magic 6410/2410;UP-CUP 6410-II;UP-CUP S2410/S2440;UP-IOT-A8/6410-II; UP-IOT-6410-I;







FPGA模块(型号:UP-FPGA)









规格参数:核心芯片:EP1K30QC208;
逻辑-门数:3万门;
板载3个LED,4路拨码开关,有110个扩展I/O资源;
适用平台:UP-CUP S2410/S2440;UP-CUP 6410-II;







微型打印机(型号:UP-Printer)

































 打印方法:直接热敏打印
打印速度:约70mm/s或20行/s
适用平台:UP-Magic 6410/2410; UP-CUP 6410-II; UP-CUP S2410/S2440; UP-IOT-A8/6410-II;UP-IOT-6410-I;





USB Wifi(型号:UP-Wifi)













规格参数:
传输协议:TCP/IP,NETBEUI;
接口类型USB;
网络标准IEEE 802.11b;
适用平台:UP-Magic 6410/2410;UP-CUP 6410-II; UP-CUP S2410/S2440;UP-IOT-A8/6410-II;UP-IOT-6410-I;UP-MOBNET-210;



USB摄像头(型号:UP-Camera)











规格参数:可实现AV接口与摄像头的图像捕捉;
最大1280*960分辨率,1024*768分辨率下帧率可达10~15fps;
通过软件对视频信号进行MPEG4等多种编码格式的编码压缩;
适用平台:UP-Magic 6410/2410;UP-CUP 6410-II;UP-CUP S2410/S2440;UP-IOT-A8/6410-II; UP-IOT-6410-I;UP-MOBNET-210;







USB2.0接口模块(型号:UP-USB 2.0e)





















 规格参数:完整支持USB2.0通信模块;
USB2.0 主控制芯片为ISP1160/01;
适用平台:UP-CUP S2410/S2440;
