NB-IoT/LoRaWan教学平台
  • 产品介绍
  • 产品参数
  • 产品特点
【产品名称】 NB-IoT/LoRaWan教学平台
【产品型号】 NB-IoT/LoRa教学科研平台

【硬件参数】

类别

技术参数

i.MX6核心

控制器

CPU:i.MX6工业级处理器;内存:1GB DDR3;EMMC:8GB;

接口:音频输入输出接口,USB OTG接口;

BOOT:8位拨码开关,可以随时切换烧录方式和启动方式;

PMU:i.MX6专用电源管理芯片MMPF0100F0EP;

突出功能:图形硬件加速,支持2D、3D图形加速,支持JPEG硬件编解码;

控制器底板

电源:DC 12V稳压供电电路;USB:2个USB 2.0 Host座;

串口:2个串口转USB mini座接口;

TTL串口:与“创新创客智能硬件平台”传感器兼容;

TF卡:1个TF卡座;4G模块:1个商用4G模块;

显示屏:1个7英寸电容触摸液晶显示器;

套件

节点个数:NB-IoT套件3套;LoRaWan套件3套;

CPU:GD32F103工业级微控制器,ARM® Cortex™ M3,最高主频72MHz;

内存:64KB Flash,20KB SRAM;

接口1:2个传感器兼容防呆座;

接口2:与Arduino R3兼容SPI、IIC、ADC接口等;

接口3:串口转USB mini座,DC电源座,电池盒接口座;

分别配备雨雪传感器、光照强度传感器、广谱气体传感器、温湿度传感器、声响光敏传感器、LED蜂鸣器模块;

NB-IoT模块:内置中国移动卡,含8年移动资费;

LoraWan网关

芯片:SX1301;  通道:并行8通道;

通信距离:空旷环境中可达15km;

工作电压:5V;     典型功率:2.8W;

LoRa频段:470~510MHz;    LoRa协议:LoRaWAN V1.0.2;

网关尺寸:110 x 58 x32 mm;   网关容量:13084个节点;

【软件配置】

类别

技术参数

操作系统

Android 7.1.1(Kernel 4.1.15);

实验体系

NB-IoT软件体系:20多个(包含环境、驱动、应用等);

LoRaWan软件体系:20多个(包含环境、驱动、应用等);

i.MX6实验体系:20多个(包含环境搭建、驱动、应用、系统等);

服务器】

类别

技术参数

NB-IoT Server

百度智能云平台物联网核心套件服务:

账户注册、登录、退出、修改密码、查看数据等基本功能;

IoTCore实例创建:每个百度智能云账户最多可创建10个实例

设备创建:支持模板功能、可自定义主题、获得IoTCoreId、DeviceKey、DeviceSecret信息;

信息获取:提供MQTT连接信息生成器,可生成MQTT连接所需用户名和密码;

数据调试:支持使用MQTT模拟器,可验证MQTT通信过程

规则引擎:可将设备消息流转到百度kafka中,业务应用服务器可以消费kafka数据进行业务处理;

二次开发:IoT Core API提供设备创建、删除、查询等功能;

免费资源:每月免费使用100万条消息,100万分钟连接时长;

LoRaWan Server

账户注册、登录、退出、修改密码、查看历史数据等基本功能;

设备录入、删除;查看上行数据、下行数据;发送上行数据、下行数据;

提供数据开发接口;交互协议:标准MQTT,终生免费使用;





【产品特点】

NB-IoT/LoRaWan教学平台是为计算机、嵌入式、物联网等专业学生学习LPWAN(Low-Power Wide-Area Network)设计的一款平台。窄带物联网(Narrow Band Internet of Things,NB-IoT)是万物互联网络的一个重要分支。NB-IoT构建于蜂窝网络,只消耗大约180KHz的带宽,可直接部署于GSM网络、UMTS网络或LTE网络,以降低部署成本、实现平滑升级。LoRa技术是适合物联网的一种扩频无线调制技术,美国Semtech对该技术进行了强有力的营销,包括设立LoRa联盟,以促进其他公司参与到LoRa生态系统中。

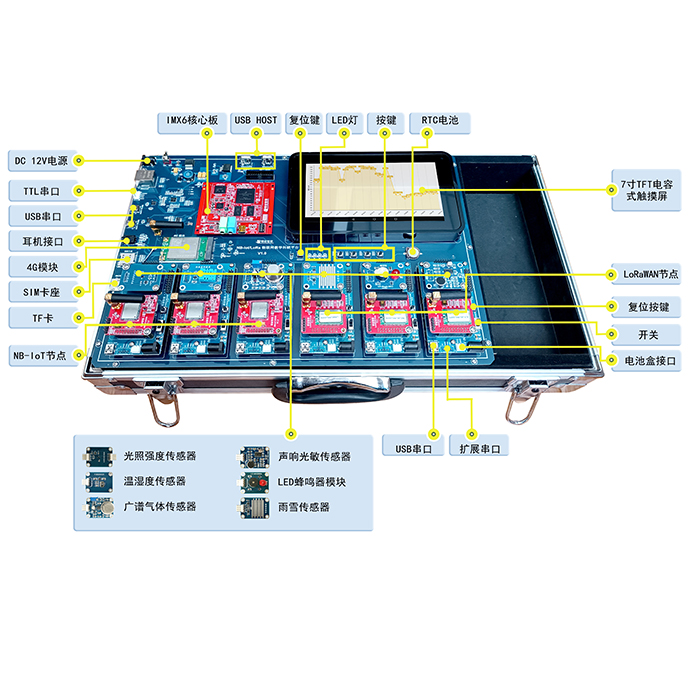

  平台核心CPU采用目前市场上主流的i.MX6双核处理器,具有图像硬件加速器;配备高速4G通信模块与7英寸电容触摸屏;NB-IoT套件、LoRaWan套件采用工业级模块,均与主板兼容,可随意搭配,还可以整体拆下来配合电池供电使用。
