物联网教学科研系统平台UP-IOT-NB-I
  • 产品介绍
  • 产品参数
  • 产品特点
【产品名称】 物联网教学科研系统平台UP-IOT-NB-I
【产品型号】




【硬件参数】

技术参数

技术指标

iMX6核心控制器

CPU:i.MX 6DualLite工业级处理器 ARM®Cortex™A9双核,主频最高可达1.2GHz;

内存:高达 1GB 的 DDR3;

eMMC:高达 8GB 的存储空间;

接口:音频输入输出接口,USB OTG接口;

BOOT:8位拨码开关,可以随时切换烧录方式和启动方式;

PMU:i.MX 6专用电源管理芯片MMPF0100F0EP,为处理器及系统其它设备提供电源;

突出功能:图形硬件加速,支持2D、3D图形加速,支持JPEG硬件编解码;

NB-IoT套件

套件个数:6套;

CPU:STM32F103C8T6工业级微控制器,ARM® Cortex™-M3,最高主频 72MHz

内存:64KB Flash,20KB SRAM;

NB-IoT模块:工业级NB-IoT模块,内置中国电信或中国移动NB卡;

接口1:2个与“魔法师创新创意竞赛平台”传感器兼容防呆座;

接口2:与Arduino R3兼容SPI、IIC、ADC接口等;

接口3:USB转串口mini座,DC电源座,电池盒接口座;

6套套件分别配备雨雪传感器,紫外线传感器,大气压力传感器,广谱气体传感器,温湿度传感器,光照强度传感器;

提供八年的电信资费;

控制器底板

电源:DC 5V稳压供电电路;

USB:2USB 2.0 Host

网口:1iMX6DL原生 1000/100/10M自适应千兆以太网接口;

串口:2个USB转串口mini座接口;

TF卡:1TF卡座

4G模块:1个商用4G模块

显示屏:1个7英寸电容触摸液晶显示器




【软件参数】

1NB-IOT软件体系

技术参数

技术指标

实验环境

IDE:MDK520;

Debugger:J-link V8;

Debug UART Driver:CP2102;

基础实验

01_LED,LED点灯入门实验;

02_Key,按键检测入门实验;

03_ExtInt,外部IO中断实验;

04_DebugUART,调试串口实验;

05_Delay,系统延时功能实验;

06_Timer,定时器功能实验;

驱动实验

01_Rain,雨雪传感模块驱动实验;

02_SHT11,温湿度传感器驱动实验;

03_MQ2,烟雾传感器驱动实验;

04_BMP180,大气压力传感器驱动实验;

05_UVM,紫外线传感模块驱动实验;

06_BH1750,光照强度传感器驱动实验;

注:根据出厂批次所配传感器搭配对应驱动实验!

NB-IoT实验

01_NB73NB73模块AT指令集交互实验;

02_WMODENB73模块工作模式设置实验;

应用实验

01_Command,串口控制指令交互实验

02_CPUFlash,CPUFlash 读写存储数据实验;

03_Communication,应用协议解析实验

04_CloudTest,透传云测试实验;

05_CloudApp1,透传云网络温度计实验;

06_CloudApp2,透传云移动端开发实验(开发中);

07_CloudApp3,透传云微信端开发实验(开发中);

注:根据出厂批次与所配的传感器,应用实验可能变动与增加!

RTOS实验

01_FreeRTOS,FreeRTOS移植与使用实验;



2I.MX6软件体系

技术参数

技术指标

实验环境

IDE:Android Studio;

Debug UART Driver:CP2102;

OSLinux(Ubuntu 14.04)、Windows(xp/7/8/10)

实验汇总

支持系统:

Linux(内核版本:3.14.28)

Android(系统版本:7.1.1,内核版本:4.1.15)系统

Android应用开发实例:

实验一、Android Hello World实验;

实验二、Android界面布局实验;

实验三、Android基本控件实验;

实验四、Android Activity切换实验;

实验五、具有交互功能的对话框实验;

实验六、文件操作实验;

实验七、Android数据库开发实验;

实验八、Android网络通讯实验;

实验九、音频播放实验;

实验十、Android短信发送实验;

Android驱动开发:

实验一、Android LED驱动实验;

实验二、Android显示子系统与LCD驱动实验;

内核与根文件系统实验:

        实验一、Android内核移植与编译实验;

        实验二、Android文件系统实验;

NDK开发

        实验一、Android NDK开发与调试;

        实验二、Android LED灯控制实验;

        实验三、串口控制实验;

源码开发环境搭建;

Android系统移植;

Android源码开发环境搭建

烧写工具配置

平台综合演示(结合服务器做的Android APP,包含演示说明,源码分析文档 );



NB-IOT服务器】

技术参数

技术指标

功能

账户注册、登录、退出、修改密码、查看历史数据等基本功能;

监控中心支持设备列表显示和地图显示

数据管理:支持模板功能、数据推送、历史记录查询功能;

设备管理:设备列表查看、添加设备、设备轨迹定位、设备分组、设备上下线监控;

触发器:添加触发器、触发器列表、设备报警联系人/组、报警记录查询;

中性管理:自定义系统名称、公司名称、logo设置、邮件设置、邮件模板编辑、微信推送;

定时任务任务监控执行记录查询

组态管理:独立应用、模板应用;

摄像头管理:可以关联到账户下的某个设备;

用户中心:角色管理、子用户管理、用户信息、通讯密码设置、微信绑定;

二次开发:支持web网页端开发、微信小程序开发、PC端开发、Java/Android开发;

协议:支持Modbus、mqtt、DL/T645

终生免费使用;

本平台是我公司专门为计算机、嵌入式、物联网等专业学生学习LPWAN(Low-Power Wide-Area Network)设计的专用平台。窄带物联网(Narrow Band Internet of Things, NB-IoT)成为万物互联网络的一个重要分支。NB-IoT构建于蜂窝网络,只消耗大约180KHz的带宽,可直接部署于GSM网络、UMTS网络或LTE网络,以降低部署成本、实现平滑升级。

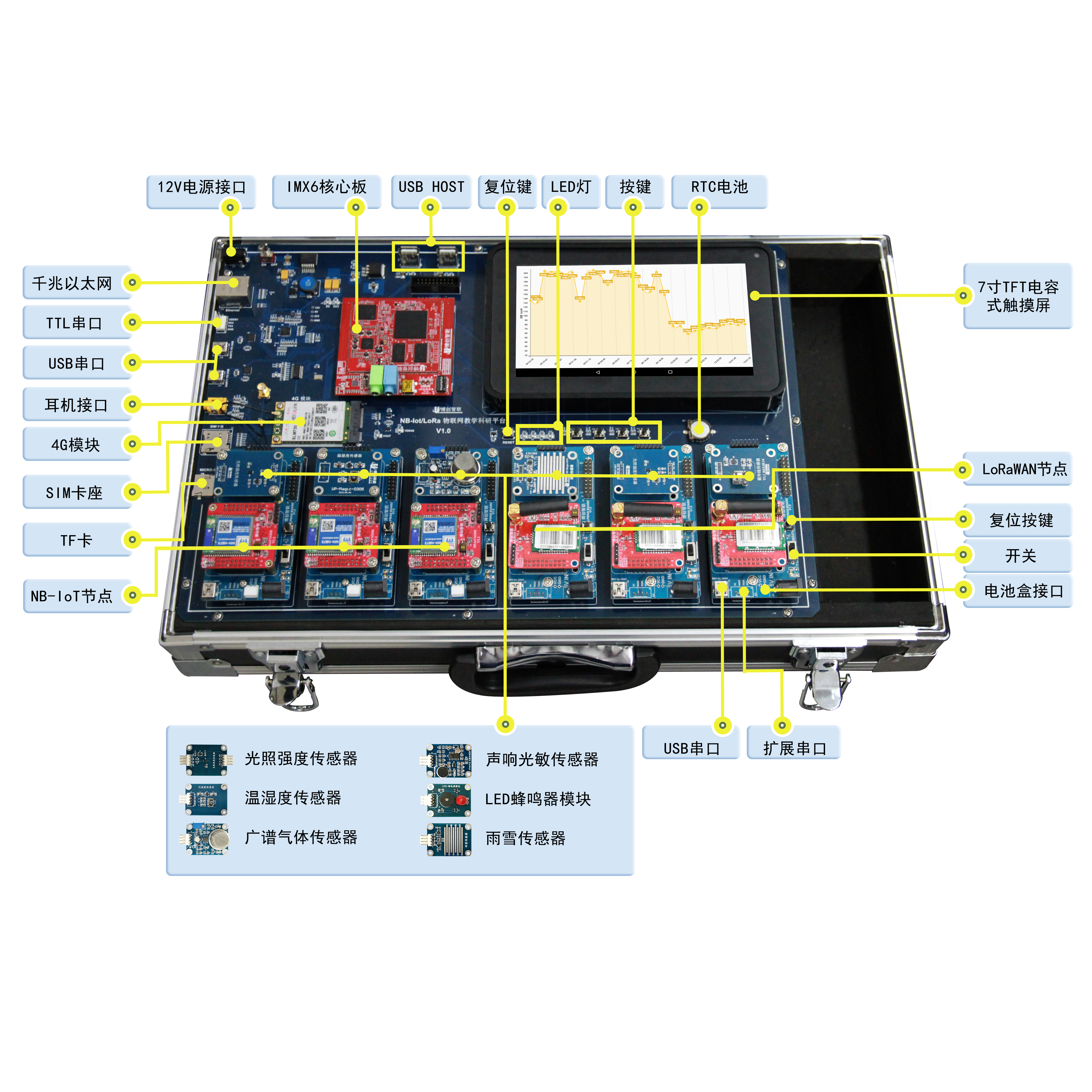

平台核心CPU采用为目前市场上最主流的IMX6 双核处理器,具有图像硬件加速器与原生千兆以太网;平台配备高速4G通信模块与7英寸电容触摸屏;NB-IoT套件采用工业级模块,NB-IoT套件整体可以拆下来配合电池供电使用。

软件方面,配备有完整的自入门到实际应用的全部事例源码工程,代码工程的文件组织与程序架构符合SCM & MCU Software Architecture and File Organization V1.0”标准。
