魔法师创意竞赛平台
  • 产品介绍
  • 产品参数
  • 产品特点

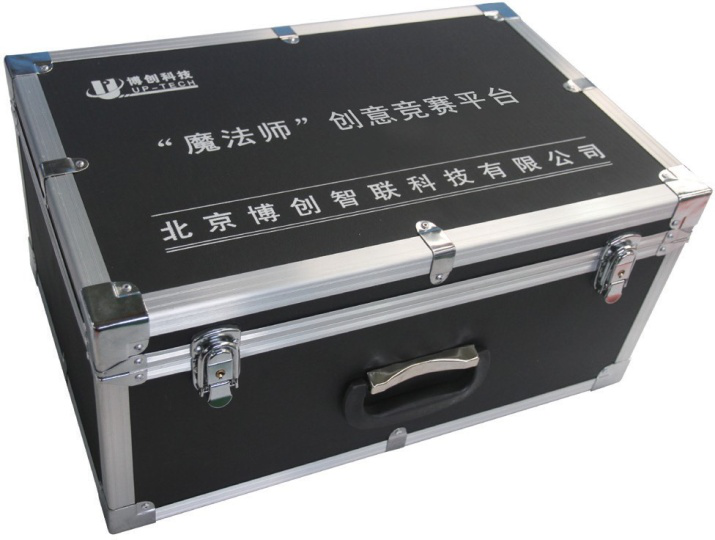

【产品名称】 魔法师创意竞赛平台
【产品型号】

【硬件配置】

类型

名称

数量

核心板

Cortex-A8核心板、ARM9核心板、Cortex-M0/M3/M4核心板各1块;

5种



接口扩展板

通过金属插针的形式将CPU外围的GPIO接口全部引出,包含至少两个总线扩展接口、一个全功能扩展口和IIS、I2C、SPI、A/D、GPIO、外部中断、2个RS232串口等外部接口;



2块

传感器模块

提供I2C、SPI、A/D、GPIO、外部中断等接口类型的传感器,接口采用统一的4P插针接口,可以兼容接口扩展板和Zigbee模块使用,包含雨雪传感器、震动传感器、大气压力传感器、红外测距传感器、热电偶传感器、单轴倾角传感器、电流传感器、紫外线传感器、广谱气体传感器、粉尘传感器、磁场强度传感器、二氧化碳传感器、热释红外传感器、三轴加速度传感器、光照强度传感器、颜色传感器、压力传感器、红外对射传感器、干簧门磁/霍尔开关传感器、温湿度传感器、

光敏/声响传感器各1个;







21种



输入输出类模块

4*4矩阵键盘模块、双数码管模块、点阵LCD12232模块、光电隔离输入/继电器输出模块、直流电机驱动模块、直流电机模块、蜂鸣器/LED模块、二维码扫描模块各1个;



8种

通讯类模块

RS485总线扩展模块、CAN总线扩展模块、IIS音频模块、红外通信模块、无线/红外兼容遥控器模块、无线/红外兼容接收器模块各1个;

6种

接口类模块

SD卡插座模块、USB转串口模块、USB-HUB模块各1个;

3种

显示设备

7寸液晶触摸屏;

1块

Zigbee套件

TI CC2530核心板6个、主板6个、调试板2个;

1套

RFID套件

低频125K模块1个(标配卡片10张)、高频13.56M模块1个(标配卡片10张)、超高频900M模块1个(标配卡片10张)、有源2.4G模块1个(标配电子标签1个);

1套

其他配件

USB摄像头模块1个、SD卡1个、焊孔面包板5块、表贴焊孔面包板5块、J-Link仿真器1个、Zigbee仿真器1个、配线若干;

1套

【产品特点】
1、创意非凡:系统由丰富的嵌入式主板、扩展模块、传感器、二维码扫描模块、Zigbee、RFID、焊接面包板等单元组成,模块化设计,各单元间可自由组合,极大的提高学生实践动手能力和学习兴趣,适用于学生参加大赛、创新设计、毕业设计、课程设计等;
2、核心板:包含 Cortex-A8、ARM9、Cortex-M0/M3/M4五种核心板,面向不同应用领域,兼有高性能MCU和大型嵌入式操作系统处理器;
3、接口扩展板:支持Cortex-A8、ARM9、Cortex-M3、Cortex-M4控制器的接口扩展;用金属插针的形式将CPU外围的IO接口全部引出,为不同种类的功能模块提供丰富的扩展接口,方便二次开发;
4、灵活多样的传感器模块:包含声、光、热、电、力、磁等各种传感器,可以方便的进行自由组合,完成各种传感器的数据采集;
5、物联网模块:配置丰富的WSN无线传感网模块和RFID射频识别模块,满足高校对物联网大赛创意设计的需求;
6、大赛经典案例:拥有十三届博创杯嵌入式物联网设计大赛的丰富案例;
