IMXRT1052/STM32三核心教学科研平台
  • 产品介绍
  • 产品参数
  • 产品特点
【产品名称】 IMXRT1052/STM32三核心教学科研平台
【产品型号】 IMXRT1052/STM32三核心教学科研平台

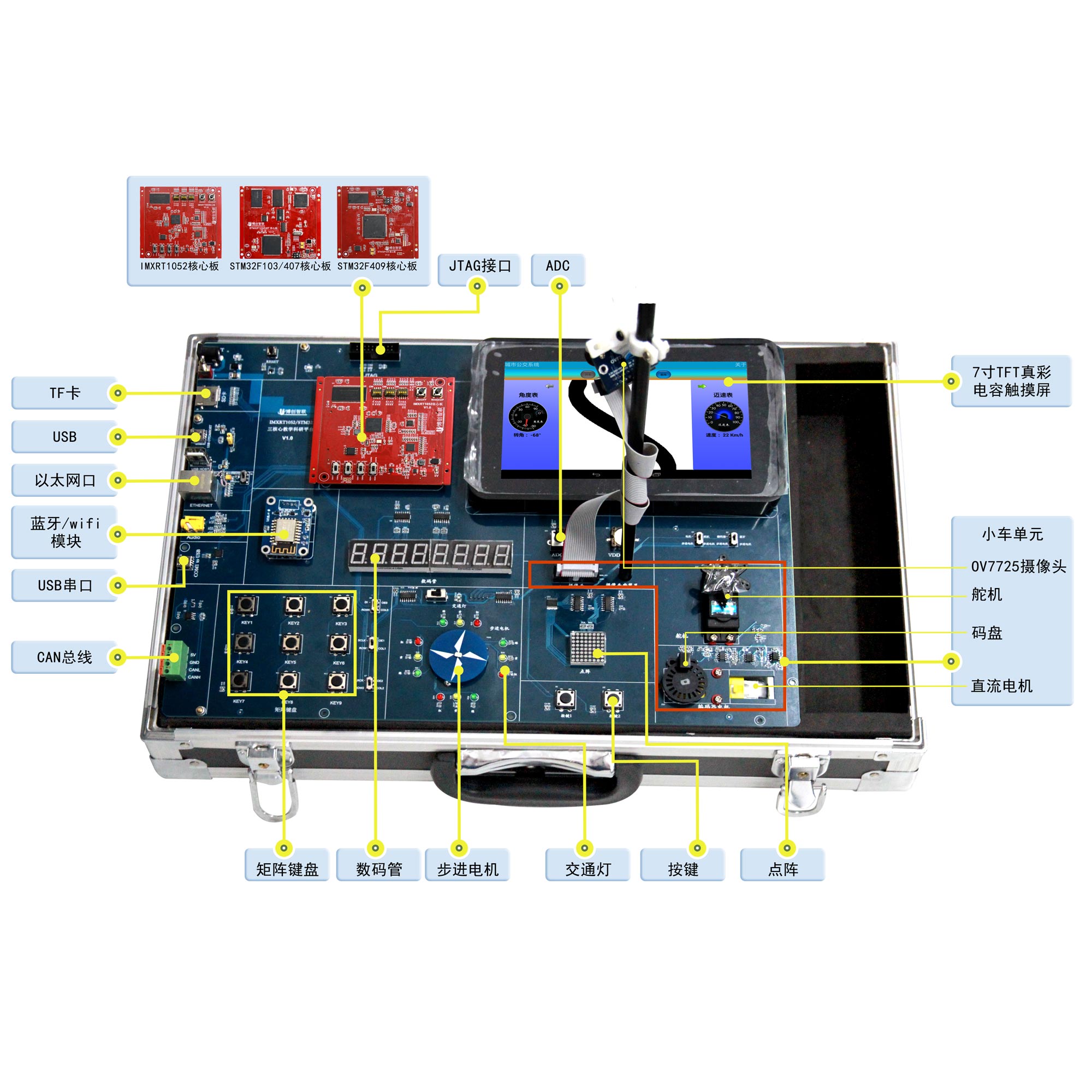

IMXRT1052/STM32三核心教学科研平台

【硬件参数】

技术参数

技术指标



IMXRT1052核心板

CPU: MIMXRT1052CVL5A, Arm ® Cortex ® -M7;

3015 CoreMark/1284 DMIPS @ 600 MHz;On-chip RAM:512KB; 32 KB-I, 32KB-D;

板载SDRAM:16M*16bits;SPI FLASH:8MB;



STM32F42核心板

CPU: STM32F429IGT6, 带有FPU的ARM® Cortex™-M4 CPU;

主频: 180MHz; 内部Flash:1024KB;内部RAM:256KB;

板载SDRAM:16M*16bits;SPI FLASH:8MB;







STM32F10核心板

CPU:STM32F103ZET6,ARM® Cortex™-M3;

主频:72MHz;内部Flash:512KB;内部RAM:64KB;

板载SRAM:512K*16bits;板载Flash:Nor Flash :128Mbit; Nand Flash :1Gbit ;

板载:DM9000 网卡芯片;

板载:RA8875 LCD驱动芯片;







底板

1个20pin 标准JTAG/SW调试座;

1个USB-OTG接口;

1个10/100M以太网接口;

2个UART接口,1个用于调试终端,1个做其他用途;

1个CAN总线输出口,1个ADC输出口;

1个TF Card标准座;

1个OV CMOS摄像头接口;

板载WIFI(Bluetooth)二选一;

配备Audio音频输入输出接口;

配备7英寸电容TFT触摸液晶屏;

配备4位数码管、交通灯、8*8点阵,3*3矩阵键盘和步进电机;

配备嵌入式基础资源,包括独立LED、2个按键,实时时钟;

配备7寸电容屏接口;

模拟智能车单元

包括转向舵机,直流电机,测速编码器,循迹摄像头,ADC电位器,板载JTAG调试接口等


【软件资源 】

技术参数

技术指标

入门实验

LED灯,KEY按键,由51单片机的寄存器配置到ARM固件库调用

驱动实验

UART、Delay、Timer、ADC、RTC、SPI、DMA、CAN、SDIO、I2S、FSMC、USB等片内外设驱动实验

应用实验

舵机控制,直流电机控制、码盘测速、电位器输入、日历输出、摄像头、音频输入输出、电容液晶屏、SRAM、NOR FLASH、NAND FLASH、SPI FLASH、数码管、点阵、交通灯、矩阵键盘等APP应用实验

RTOS

uC/OS和FreeRTOS移植;

任务管理、中断与时钟、内存管理;

GUI

裸机GUI开发,应用为RA8875+7寸TFT液晶屏;

FatFS

FatFS文件系统移植

LwIP

LwIP移植;

LwIP开发入门实验;

开发环境

MDK5开发环境;



【产品特点】

1 、配置独立自主设计的基于Arm ® Cortex ® -M7内核的恩智浦的IMXRT1052、意法的ARM® Cortex™-M4 STM32F429,ARM® Cortex™-M3 STM32F103三款MCU核心板;

2、IMXRT1052,STM32F429除了片上RAM,FLASH存储外,还配备有32MB的SDRAM,8MB的SPI FLASH;STM32F103除了片上RAM,FLASH外,还配备有1MB的SRAM,16MB的NOR FLASH和128MB的NAND Flash;满足通常所有功能需求;

3、板载兼容三款处理器的智能车竞赛单元,将真实的智能车拆分至实验平台,通过对处理器芯片的完成,结合舵机,直流电机,测速码盘,循迹摄像头,ADC电位器以及液晶屏上的滚动赛道等软硬件资源,实现智能车的转向,测速,循迹等控制;

4、板载网口,串口转USB口,USBOTG,TF卡,JTAG,音频输入输出,CAN总线,OV7725摄像头等接口资源;

5 、板载动态数码管,8*8点阵,模拟交通灯,矩阵键盘,步进电机,LED,按键,RTC等丰富的嵌入式资源;

6 、拥有嵌入式裸机实验体系,RTOS、GUI、LwIP移植开发实验体系:统一MDK5开发环境,源码采用固件库、BSP驱动包、APP开发包分层,并提供详细指导书,源码开放;
