MK64/STM32三核心教学科研平台
  • 产品介绍
  • 产品参数
  • 产品特点
【产品名称】 MK64/STM32三核心教学科研平台
【产品型号】

【硬件参数】

技术参数

技术指标

MK64

核心板

CPU:MK64FN1M0VLQ12/MK64FX512VLQ12,ARM® Cortex™ M4;

主频:120MHz;内部Flash:1MB;内部RAM:256KB;

板载SRAM:512K*16bits;板载Flash:128Mbit Nor Flash;1Gbit Nand Flash;

STM32F407核心板

CPU:STM32F407ZGT6,ARM® Cortex™ M4;

主频:168MHz;内部Flash:1MB;内部RAM:192KB;

板载SRAM:512K*16bits;板载Flash:128Mbit Nor Flash;1Gbit Nand Flash;

STM32F103核心板

CPU:STM32F103ZET6,ARM® Cortex™ M3;

主频:72MHz;内部Flash:512KB;内部RAM:64KB;

板载SRAM:512K*16bits;

板载Flash:128Mbit Nor Flash;1Gbit Nand Flash;

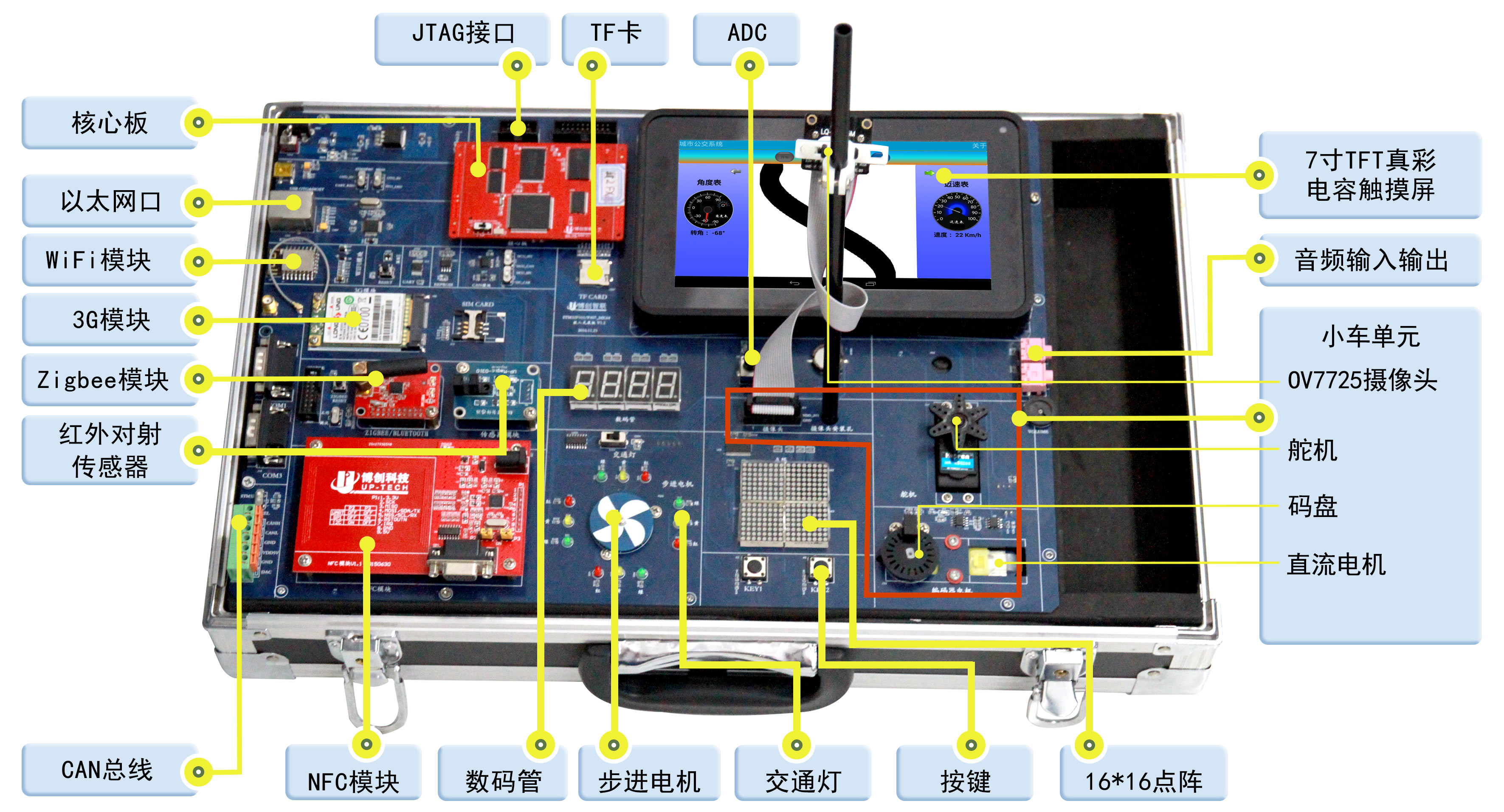

底板

1个20pin 标准JTAG/SW调试座;

1个USB OTG接口;

1个10/100M以太网接口;

2个UART接口,1个用于调试终端,1个做其它用途;

1个CAN总线输出口,1个DAC输出口;

1个TF Card接口;

1个OV7725摄像头;

I2C接口的EEPROM;

板载Wi-Fi、3G模块,Zigbee/Bluetooth、NFC扩展模块,红外对射模块;

配备Audio音频输入输出接口;

配备7英寸电容TFT触摸液晶屏;

配备CPLD扩展资源,包括4位数码管、交通灯、步进电机和16*16点阵;

配备嵌入式基础资源,包括独立LED、2个按键,实时时钟;

模拟智能车单元

包括转向舵机,直流电机,测速编码器,循迹摄像头,ADC电位器,板载JTAG调试接口等;

【软件参数】

技术参数

技术指标

入门实验

LED点灯、KEY按键输入,由51单片机的寄存器配置到ARM固件库调用;

驱动实验

UART、Delay、Timer(PWM&Capture)、ADC、DAC、RTC、I2C、SPI、DMA、CAN、SDIO、I2S、FSMC/Flexbus、USB等片内外设驱动配置实验;

应用实验

舵机控制直流电机控制、码盘测速、电位器输入、正弦波输出摄像头音频输入输出电容TFT液晶屏、SRAM/NorFlash/NandFlash读写、Wi-Fi/3G/Zigbee

/NFC通讯、数码管/交通灯/步进电机/点阵控制等APP应用分立实验;日历输出;

RTOS

uC/OS-II和uC/OS-III移植;

任务管理、中断与时钟、内存管理;

GUI

裸机GUI开发,应用为RA8875+7英寸TFT液晶屏;

emWin移植与开发入门;

FatFS

FatFS文件系统移植;

LwIP

LwIP移植;

LwIP开发入门实验;

开发环境

MDK5开发环境,IAR7.51(仅用于Zigbee开发);







【产品特点】

1.配置独立自主设计的基于ARM® Cortex™ M4内核的恩智浦MK64、意法STM32F407ZGT6,ARM® Cortex™ M3内核的STM32F103ZET6三款工业级MCU核心板;

2.每款MCU核心板均配备了1M字节SRAM、16M字节NorFlash和128M字节NandFlash,可以满足通常所有功能需求,轻松运行RTOS、GUI,复杂算法“零压力”;

3.板载兼容三款处理器的智能车单元,将真实的智能车拆分至实验平台,通过对MK64/STM32F407/STM32F103芯片的编程设计,结合转向舵机、直流电机、测速编码器、循迹摄像头、ADC电位器、液晶屏上的滚动赛道等软硬件资源,实现智能车的转向、测速、循迹控制等;

4.板载网口、串口、USBOTG、TF卡、JTAG、音频输入输出、CAN总线、DAC、OV摄像头接口等丰富的接口资源;

5.板载3G、Wi-FiZigbee或者蓝牙4.0(选配)、NFC模块等移动通讯资源,红外对射传感器等资源;

6.板载动态数码管、16*16点阵、模拟交通灯、步进电机、LED、KEY、RTC等丰富的嵌入式教学资源;

拥有嵌入式裸机实验体系,RTOS、GUI、LwIP移植开发实验体系;统一MDK5开发环境,源码采用固件库、BSP驱动包、APP开发包分层,并提供详细指导书,源码开放;
