系统构成与功能概述

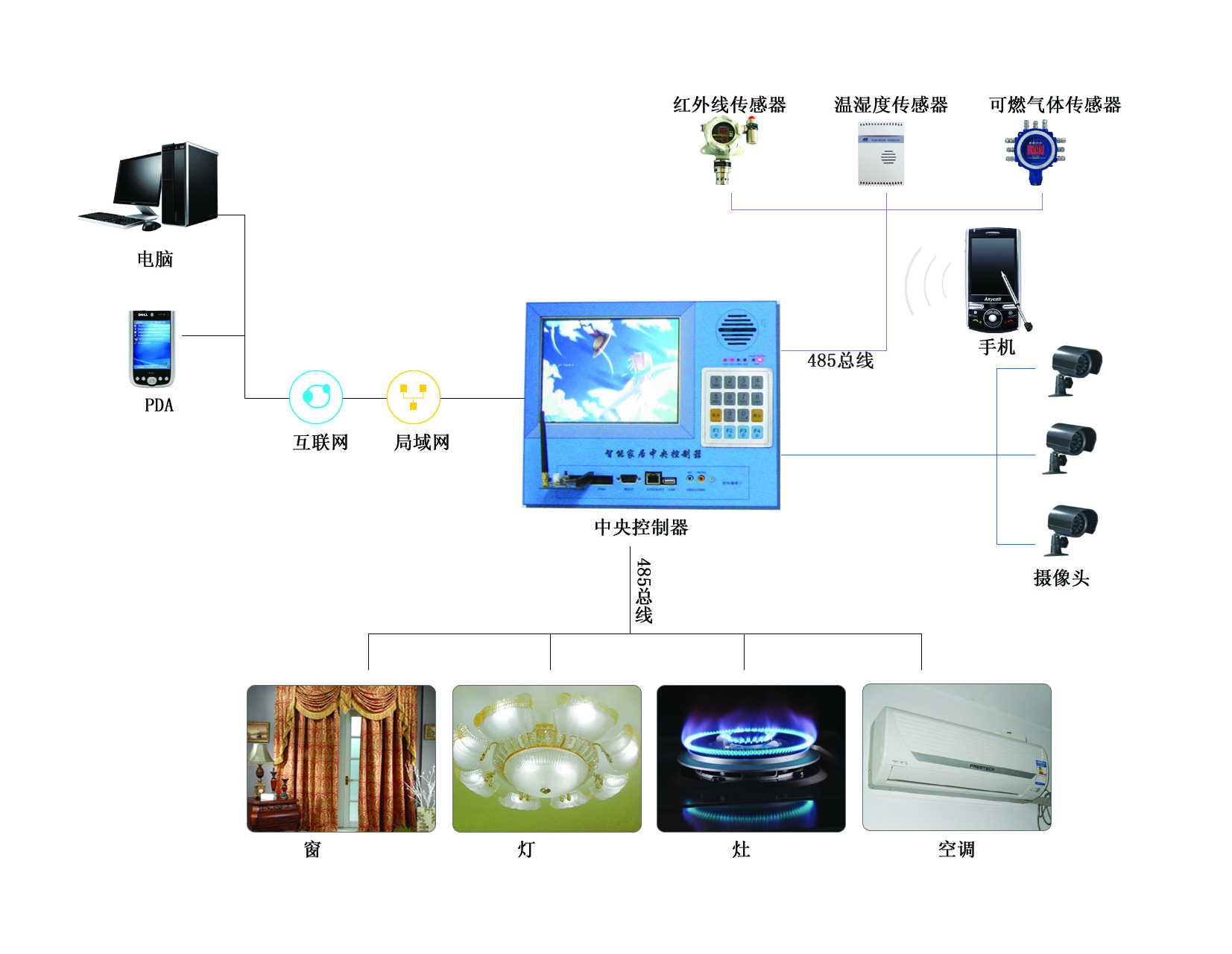

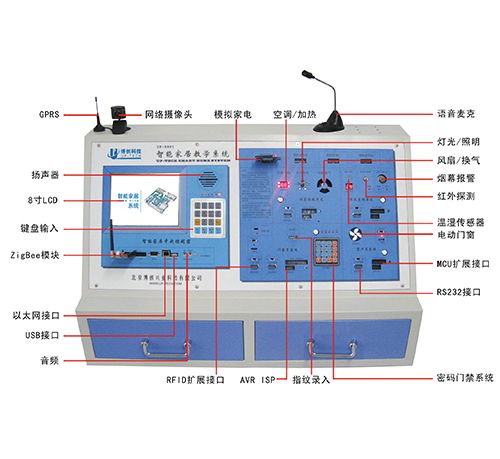

    实训装置由主机柜、中央控制器、受控单元面板、接口、外围扩展模块、总线单元、通信模块等组成。该系统中，中央控制器(ARM)采用485总线与家电受控单元组网，实现了本地对门禁部分、 窗户/窗帘部分、摄像头视频采集、传感器单元、设置单元和外扩模拟家电单元进行状态监视和控制功能。同时系统又扩展了其他多种其他控制和监视方式，包括GPRS短信息控制与报警、语音控制家电状态、Internet互联网访问、ZigBee无线网络控制方式等。

硬件资源

    处理器：基于XScale技术的PXA270处理器 主频520MHz 内部集成iwmmx指令；
    存储器：64MB SDRAM，64MB Nand Flash，16MB Nor Flash；
    接口：JTAG接口，RS232串口，网口，USB接口，音频接口，MIC接口；
    存储设备接口：SD卡接口；
    显示设备：8寸640*480TFT真彩LCD；
    其他：GSM语音通话电路（可进行远程控制和通话），GPRS模块，SIM卡，ZigBee扩展接口，实时时钟，JTAG接口（包括14Pin和20Pin标准），I2C接口，SPI接口；

软件资源

    操作系统： Linux2.6.9；
    Bootloader：Blob；
    文件系统： 支持yaffs cramfs ramfs vfat jffs2等文件系统；
    设备驱动： 串口，Ethernet，Audio，SD卡，IDE，CF卡，AD/DA，USB，红外，蓝牙，LCD，触摸屏,SPI，I2C，RTC，GPIO等；
    图形界面： Qt/E4.6；

涵盖主要技术

※ 网络服务器技术；
※ GPRS的无线控制技术；
※ ZigBee的无线网络；
※ SQLite嵌入式数据库管理；

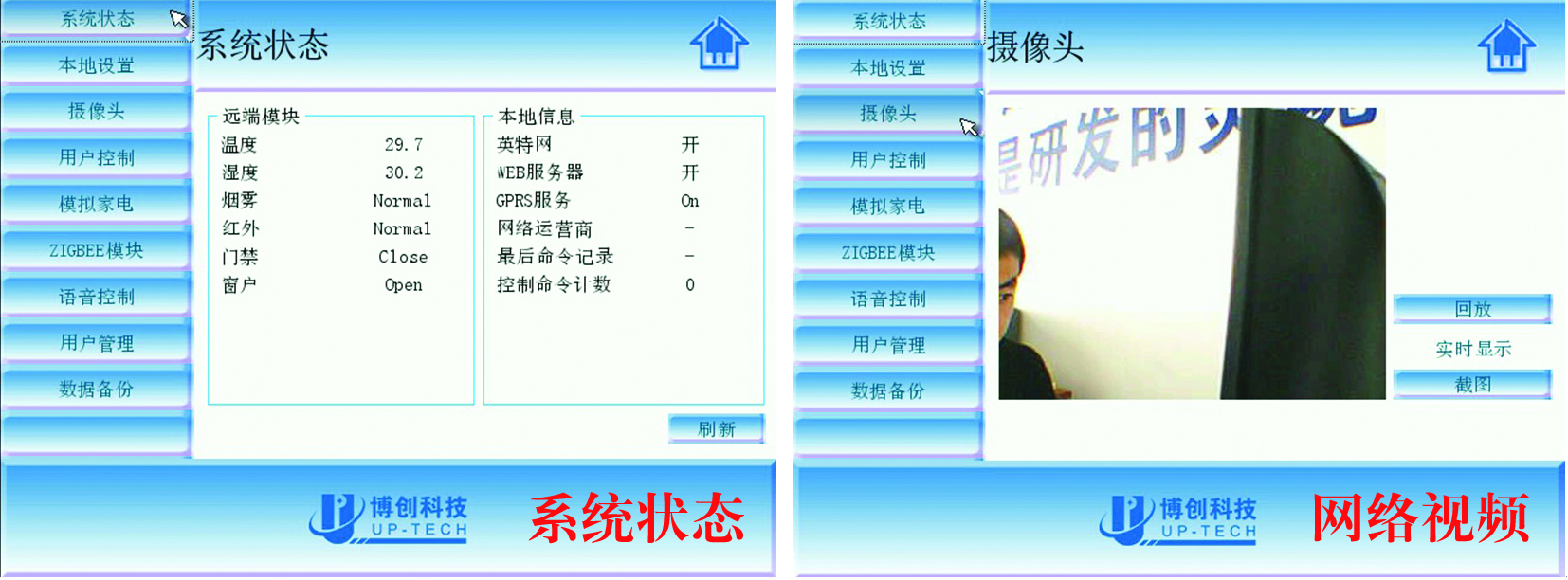

※ 支持基于Qt/E4的人机交互界面；
※ 远程视频监控技术，>20fps；
※ 语音识别技术；
