物联网ETC实训系统II型
  • 产品介绍
  • 产品参数
  • 产品特点
【产品名称】 物联网ETC实训系统II型
【产品型号】 物联网ETC实训系统II型

物联网ETC实训系统II型是博创科技面向高校物联网实训应用需求推出的智能ETC整体实训方案。该系统在原有I型基础上,保留了智能车的循迹功能,升级原有RFID读卡器为超高频读写器,并加入了闸机控制、拍照等功能,帮助学生直观的了解物联网在高速公路等场所的应用,提高学生对物联网学习的兴趣;

【产品功能】

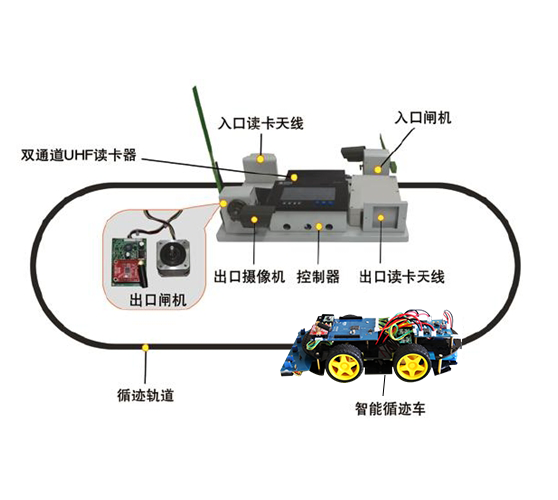

系统模拟高速公路不停车收费系统场景,有入口和出口两个通道,每个通道都设有闸机、拍照摄像机及相应的读卡天线。当有车辆进入入口读卡天线范围时,读卡器识别车辆信息并自动执行拍照、开关闸机的操作,车辆驶入高速路,当车辆进入出口读卡天线范围时,读卡器识别车辆信息进行扣费处理,并自动执行拍照、开关闸机的操作,车辆驶出高速公路;
系统控制器主要实现了三部分功能:车辆识别、拍照、闸机控制;
车辆识别:采用工业级双通道UHF读写器连接2个陶瓷天线(天线分别安装在高速公路收费站的出入口) 实现,其通过以太网同控制器进行连接通信,当天线识别到标签信息时会自动上报给控制系统,控制系统进行车辆信息的显示及扣费;
闸机控制:是通过Zigbee节点外接步进电机实现的,系统标配了两组Zigbee节点分别模拟出入口闸机。控制器通过RS232连接Zigbee协调器,同2个Zigbee节点组成无线网络,当天线识别到标签信息时,控制器通过协调器发送相应的命令给Zigbee节点以控制闸机的开关;
控制器通过视频输入接口连接两路模拟摄像头(分别安装在收费站的出入口),用以获得车辆照片;


【产品特点】
1、智能寻迹

本系统采用智能循迹小车及循迹轨道配合产品的演示效果;
系统开机上电,将智能小车,设成循迹模式后,放入轨道内,自动循环演示高速路不停车系统,无需任何人工干预,完整演示车辆从进入高速公路到离开的整个过程;
2、开放架构 易于二次开发
控制器用户界面:采用开源、跨平台的QT4开发,API接口、帮助文档丰富,易于学习掌握; RFID扩展应用:UHF超高频读写器协议开放,可采用RS232或网络连接进行开发; 控制器,采用PXA270处理器,运行嵌入式Linux操作系统,富含丰富的接口(如:RS232/RS485、网口、音频、视频、继电器控制、Mini SD卡接口,usb接口等), 可以方便的进行功能扩展;



1、智能寻迹
本系统采用智能循迹小车及循迹轨道配合产品的演示效果;
系统开机上电,将智能小车,设成循迹模式后,放入轨道内,自动循环演示高速路不停车系统,无需任何人工干预,完整演示车辆从进入高速公路到离开的整个过程;


2、开放架构 易于二次开发
控制器用户界面:采用开源、跨平台的QT4开发,API接口、帮助文档丰富,易于学习掌握; RFID扩展应用:UHF超高频读写器协议开放,可采用RS232或网络连接进行开发; 控制器,采用PXA270处理器,运行嵌入式Linux操作系统,富含丰富的接口(如:RS232/RS485、网口、音频、视频、继电器控制、Mini SD卡接口,usb接口等), 可以方便的进行功能扩展;
